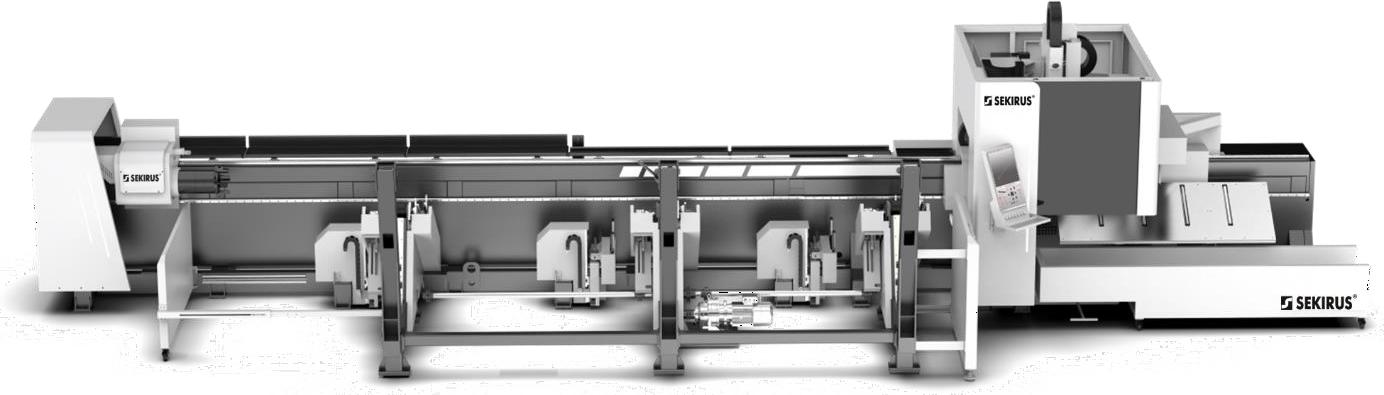

Лазерный труборез SEKIRUS P2606M 12600LSF-SВ с функцией сверления и нарезания резьбы

Мощность лазера

3000 Вт

Размер рабочего стола

6000 х 120 мм

Тип

Станок для лазерной резки труб

Лазерный ЧПУ станок для лазерной резки трубы и профиля может оснащаться шпинделем для сверления и нарезания резьбы, а также дополнительной осью для резки под углом 45 градусов и системой поиска сварного шва. Подходит для лазерной резки труб диаметром до 115 мм, сечением 115*115 мм, 80*80 мм.

Высокая точность (до ±0,1 мм) и чистота реза благодаря волоконному лазеру.

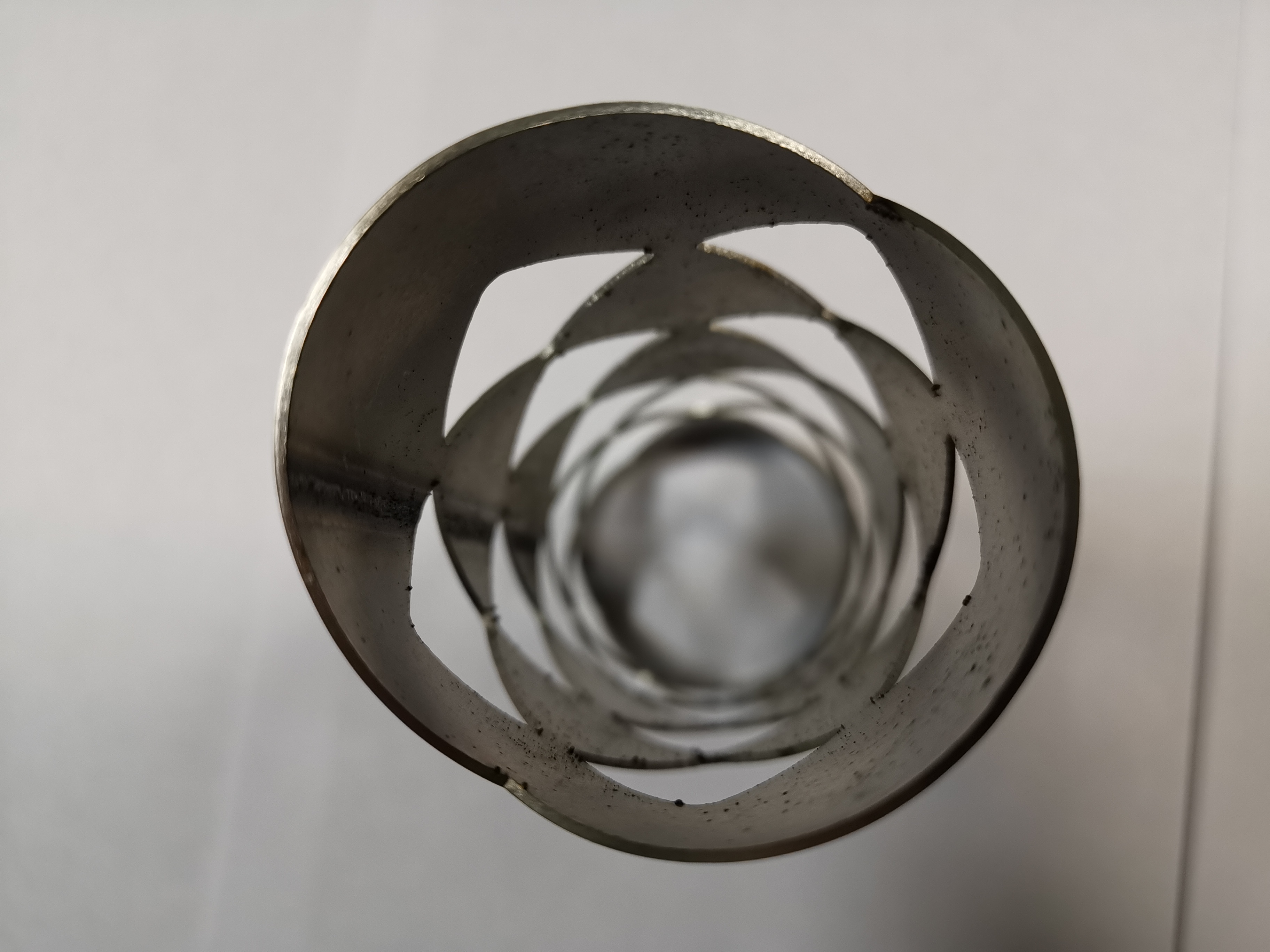

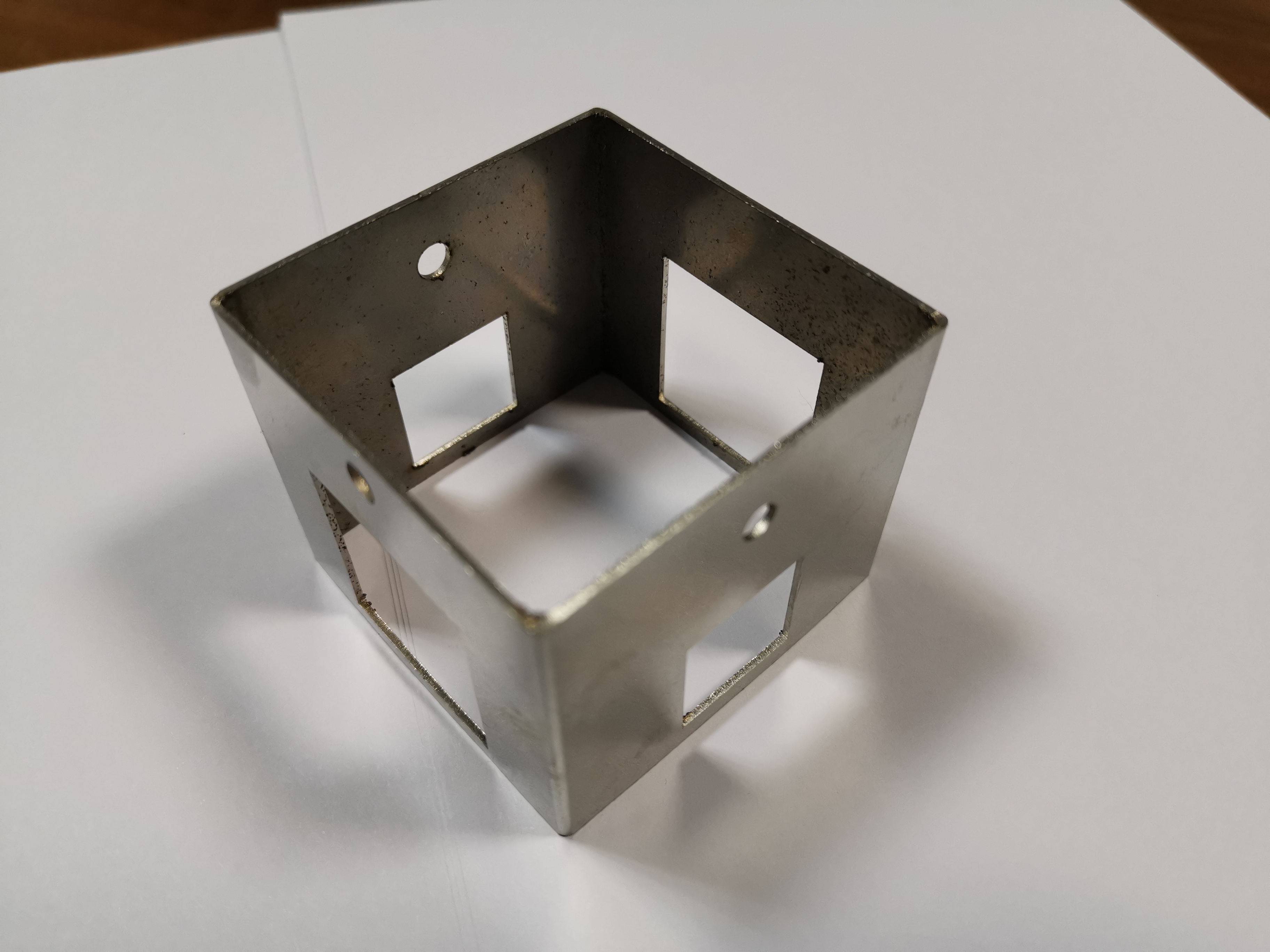

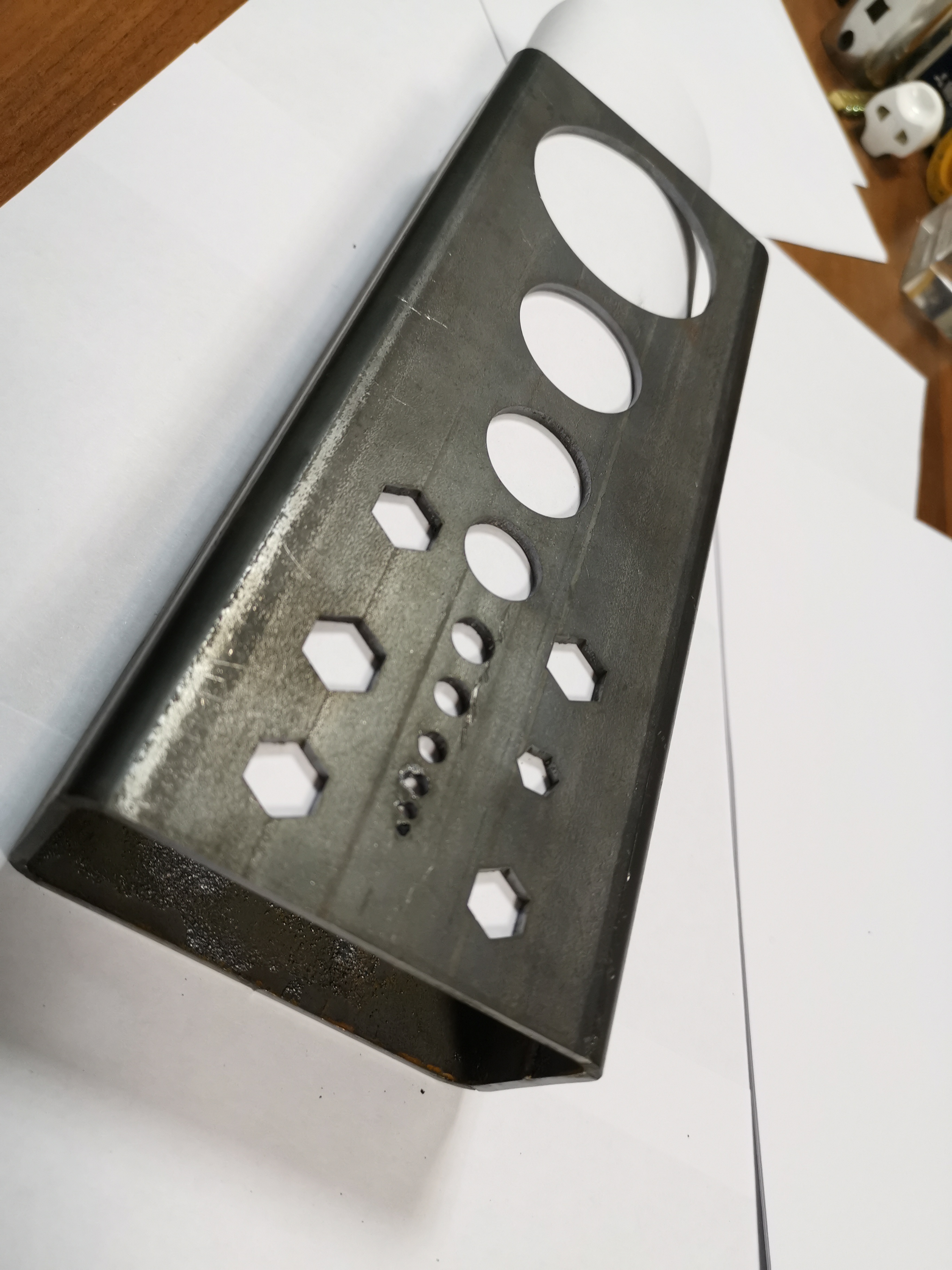

Поддержка различных форм сечения: круглые, квадратные, прямоугольные трубы, швеллеры, уголки.

Дополнительные технологические модули

Шпиндель для сверления и нарезания резьбы – позволяет выполнять комплексную обработку без перестановки заготовки.
4-я ось с поворотным устройством – резка под углом до 45° (опционально до 60°).
Система автоматического поиска сварного шва – повышает точность обработки сварных труб

Применение

Производство металлоконструкций, перил, каркасов.
Автомобилестроение, судостроение, строительные конструкции.
Изготовление сложных узлов с комбинированной обработкой (резка + сверление + фаска).

Преимущества для клиента

Снижение затрат – объединение резки, сверления и фасок в одну операцию.
Уменьшение брака – точное позиционирование шва и углов реза.
Универсальность – обработка нержавеющей стали, алюминия, черных металлов.

Идеальное решение для производителей, которым нужна

Замена плазменных/гидроабразивных установок на более точные.
Комплексная обработка труб без ручных операций.
Готовность к Industry 4.0 (подключение к MES-системам).

Типы патронов

Конфигурация

ЛАЗЕРНЫЙ ИСТОЧНИК	SEKIRUS SFL
ЛАЗЕРНАЯ ГОЛОВКА	Boci BLT 310T
СИСТЕМА ЧПУ	TubePro
ПЕРЕДНИЙ ПАТРОН	ПОЛНОХОДНЫЙ ПНЕВМАТИЧЕСКИЙ ПАТРОН
ЗАДНИЙ ПАТРОН	ПОЛНОХОДНЫЙ ПНЕВМАТИЧЕСКИЙ ПАТРОН
КОРПУС МАШИНЫ	SEKIRUS
ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ	SCHNEIDER и CHINT
ПНЕВМАТИЧЕСКАЯ ЧАСТЬ	SMC
РЕЛЬСОВЫ НАПРАВЛЯЮЩИЕ	HIWIN
КОСОЗУБАЯ РЕЙКА	YYC
СЕРВОДВИГАТЕЛЬ И ДРАЙВЕР	Inovance （ETHERNET ）
РЕДУКТОР	MOTOREDUCER/SHIMPO
ОТВЕТНАЯ ЧАСТЬ	СЕРВОПАНЕЛЬ ПЛАВАЮЩАЯ
ПОДДЕРЖКА ТРУБЫ	СЕРВООПОРА
O2 КЛАПАН ДАВЛЕНИЯ ВОЗДУХА	SMC
ВОДЯНОЙ ЧИЛЛЕР	SEKIRUS
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ НЕСТИНГА	TubesT ЛИЦЕНЗИЯ (автоматическая раскладка, 3D моделирование реза)
СИСТЕМА УПРАВЛЕНИЯ	FSCUT5000B
АВТОЗАГРУЗКА	БУНКЕРНАЯ
АВТОВЫГРУЗКА	-

Технические характеристики

МАКСИМАЛЬНАЯ ДЛИНА ТРУБЫ	≤6200 мм
ОБЩАЯ МОЩНОСТЬ ПОТРЕБЛЕНИЯ	≤ 65 кВт
НЕ ОБРАБОТАННЫЙ ОСТАТОК (ОТХОД ТРУБЫ)	150мм
ОСЬ Y (ЗАГРУЗКА СТАНКА)	7400 мм
ОСЬ Y (ГОТОВОЕ ИЗДЕЛИЕ)	3000 мм
ОСЬ X	760 мм
ОСЬ Z	250 мм
X、Y ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ	±0.05mm
X、Y ТОЧНОСТЬ ПОВТОРЕНИЯ ПОЛОЖЕНИЯ	±0.05
ОТВЕТНАЯ ЧАСТЬ	4500 мм
ОПОРА ТРУБЫ НА РЕЖУЩЕЙ ЧАСТИ	УСИЛЕННЫЕ СЕРВООПОРЫ
ПОДДЕРЖКА ТРУБ НА ОТВЕТНОЙ ЧАСТИ	СЕРВООПОРЫ НЕЗАВИСИМЫЕ ПЛАВАЮЩИЕ
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ	КВАДРАТНЫЕ И КРУГЛЫЕ 15-120mm
МОЩНОСТЬ ЛАЗЕРА	3000 Вт
ВЕС СТАНКА	≤ 6 500 кг.
ЭЛЕКТРОПИТАНИЕ	380v50Hz±10%
МАКСИМАЛЬНАЯ СКОРОСТЬ G	1.5 G
МАКСИМАЛЬНАЯ НАГРУЗКА НА ПАТРОН	120 кг
НАГРУЗКА НА ОДНУ СЕРВООПОРУ	≤ 75 кг
МАКСИМАЛЬНАЯ СКОРОСТЬ ВРАЩЕНИЯ	300 об/мин
СИСТЕМА УПРАВЛЕНИЯ	FSCUT5000B
ВСПОМОГАТЕЛЬНЫЙ ГАЗ	O2、N2、ВОЗДУХ
Габариты станка (ДШВ)	11728х5168х2450мм
КРЕПЛЕНИЕ ПАТРОНОВ	Горизонтальное

Мощность лазера	3000 Вт
Размер рабочего стола	6000 х 120 мм
Тип	Станок для лазерной резки труб
