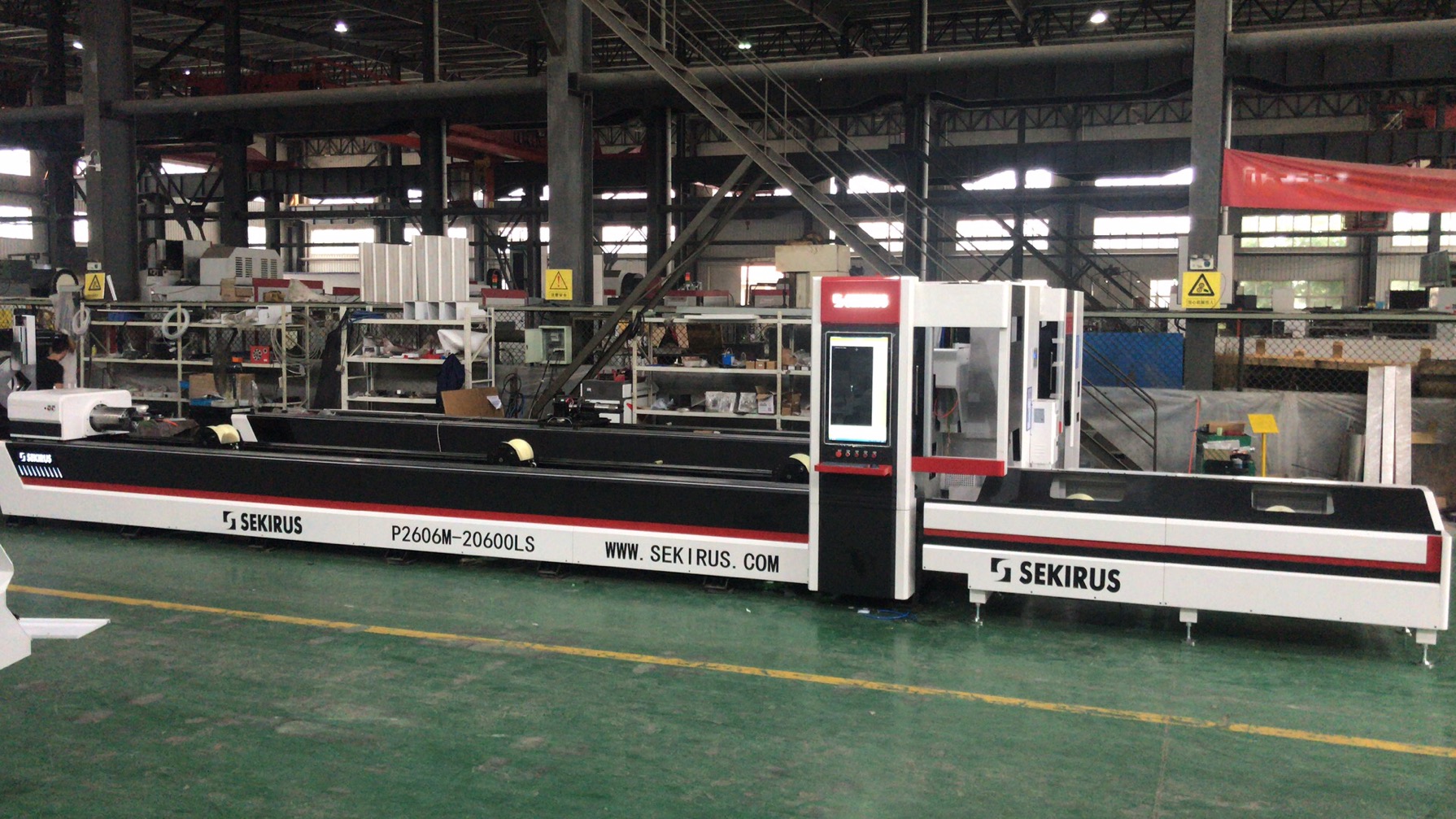

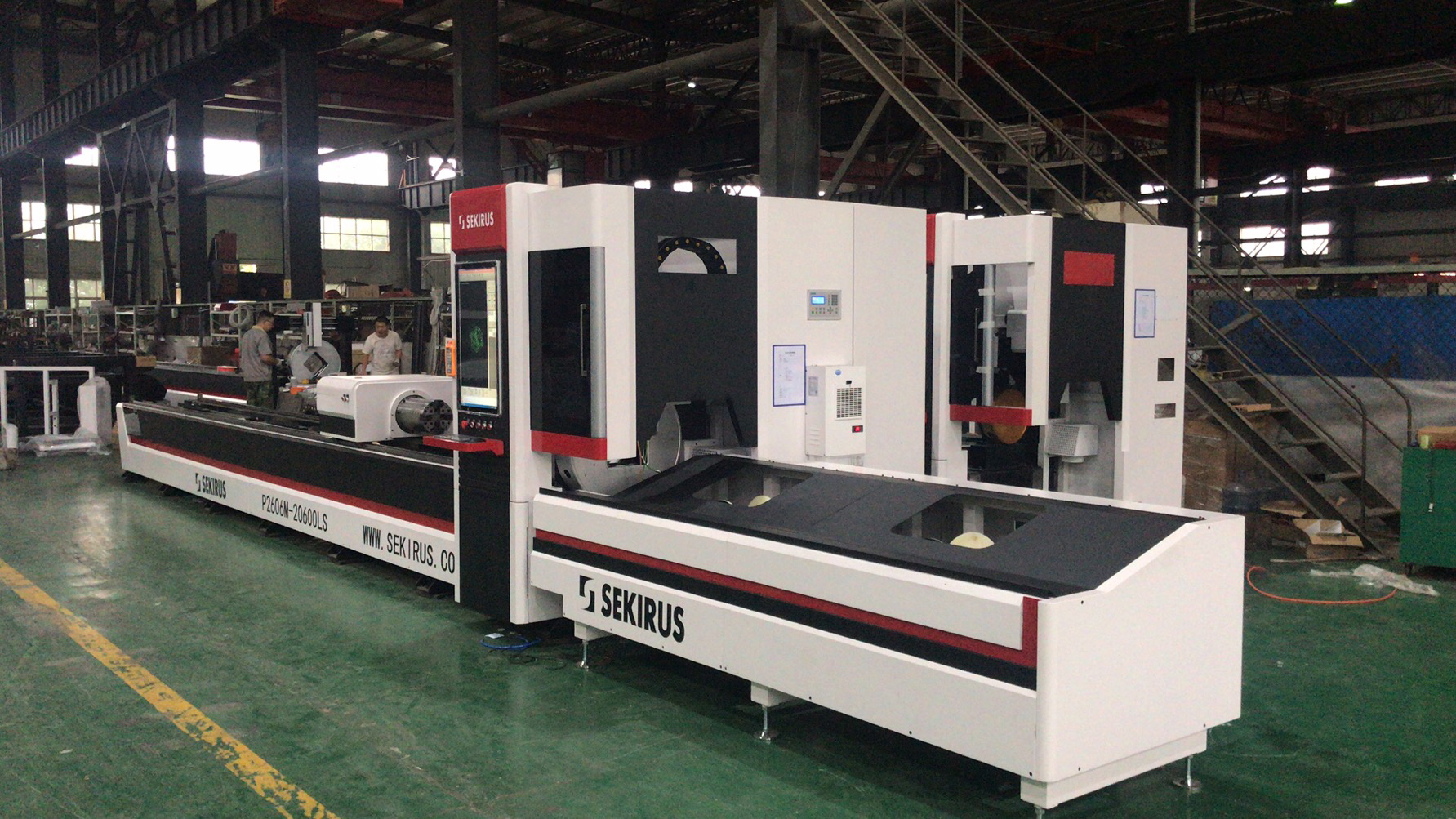

ЛАЗЕРНЫЙ ТРУБОРЕЗ SEKIRUS P2606M-20600LS (СРЕДНЯЯ СЕРИЯ)

Вес машины

5 500 кг

Волоконный лазерный источник

IPG / RAYCUS

Максимальная мощность лазерного излучателя

3 000 Вт

Мощность лазера

1500Вт

Обрабатываемые материалы

Конструкционные стали , Углеродистая сталь, Оцинкованная сталь, Нержавеющая сталь, Электротехнические стали, Медь и медные сплавы

Средняя серия станка для лазерной резки труб SEKIRUS P2606M-20600LS. Здесь используется усиленная комбинированная трубно-листовая сварная станина. Максимальная нагрузка 250 кг. Машина предназначена для раскроя труб диаметром от 16 мм до 220 мм Минимальная толщина заготовки 0,2 мм

Длина заготовки - от 6 000 мм до 12 000 мм (доп. опция), длина необработанного хвоста заготовки - от 180 мм до 200 мм

Отличия машины усиленной серии

усиленная рама из листового металла не поведет, не уплывет,
точность позиционирования всегда высокая - это передается и деталям, сделанным на станке SEKIRUS
на раму этой модели возможна установка пневматических патронов диаметром до 300мм (опционально)
максимальный вес обрабатываемой трубы до 250кг
возможность задней загрузки трубы во время работы машины
станок загружается трубами и управляется одним оператором без грузоподъёмных механизмов (опционально)
возможность установки системы автоматической боковой загрузки трубы от 35000$ с НДС при весе трубы до 100кг
возможность установки модуля третьего патрона для безотходной резки трубы и увеличения длины деталей для обработки до 6 метров
8 губок переднего патрона для выравнивания заготовок при резке тонкостенных труб предусмотрены для повышения точности реза

Основные преимущества лазерного трубореза

Установки лазерной резки P2606M-20600LS на базе координатной системы и волоконного лазера IPG Photonics / Raycus / SEKIRUS / JPT – недорогое, высокопроизводительное и эффективное решение для малого и среднего бизнеса.

Установка обладает значительной производительностью и не требует высококвалифицированного и дорогого обслуживания.

высокая скорость обработки деталей в сравнении с традиционными методами (есть практика увеличения производительности производства в 25 раз после покупки лазерного трубореза), с системой автозагрузки позволяет принимать высоко серийные заказы;
высокая повторяемость и точность деталей получаемых при обработке, позволяющее планировать отходы производства и минимизировать брак (незаменимое преимущество для автоматизации производства при использовании сварочных роботов дуговой и лазерной сварки);
широкие возможности обработки трубы недоступные или трудозатратные для обработки металлорежущим инструментом;
отсутствие расходников в большом количестве (в сравнении с металлоинструментом, пилы фрезы и тд.) на производстве и большого количества
минимум персонала - обслуживает 1 оператор
простота управления, для управления установкой необходимы навыки работы с компьютером на уровне пользователя, знание управляющей программы и основ лазерной резки (обучение на практике в течение 1-3 дней

Технические характеристики

Параметр	Значение
Мощность лазерного источника	1000Вт - 4000Вт (возможные варианты)
Качество луча	< 0.373 mrad
Рабочая среда лазера	ND:YVO4
Длина волны лазера	1060 nm
Длина трубы	6500 мм
Необрабатываемый хвост трубы	50 мм
Ход оси X	250 мм
Ход оси Y	6500 мм
Ход оси Z	180 мм
Угол поворота оси W	N*360
Скорость вращения оси W	До 200 об/мин
Точность позиционирования Оси X/Y	0.05 мм
Точность повторного позиционирования Оси X/Y	0.05 мм
Макс скорость перемещения оси X	40 м/мин
Макс скорость перемещения оси Y	100 м/мин
Макс скорость ускорения оси X	1G
Макс ускорение оси Y	0.8G
Максимальная загрузка	До 500кг распределенная на 2 патрона, до 300кг на один патрон
Поддерживаемые форматы файлов	PLT, AI, DXF, DST, BMP
Электрическое питание	380v/50Hz
Мощность сервомоторов по осям	W1-2,8кВт1шт; W2-1.3кВт1шт; Y-2,8кВт1шт; X-750Вт1шт; Z-400Вт*1шт.
Общая мощность (до)	1000Вт	20кВт
	2000Вт	25кВт
	3000Вт	30кВт
	4000Вт	40кВт
Обрабатываемые металлы	Углеродистые стали Конструкционные стали Оцинкованные стали Электротехнические стали Нержавеющие стали Алюминий и алюминиевые сплавы (IPG) Медь и медные сплавы Титан (IPG)
Технологические газы	Кислород, Сжатый воздух, Азот, Аргон
Габариты станка (Д х Ш х В)	11585x1916x2250мм
Вес станка	До 5800кг

Базовая комплектация

Параметры	Значение
Лазерный источник	IPG, Россия / Raycus / SEKIRUS / JPT, Китай
Лазерная режущая голова с автофокусом	RayTools, Швейцария+Китай / Precitec, Германия
Приводная система	Система сервопривода, Японский Yaskawa
Трансмиссия	Pубчатая рейка YYC + линейные направляющие рельсы HIWIN , Тайвань
Контрольная программа	Tube PRO, Китай
Передний стационарный патрон	Пневматический патрон, квадратный вход, D=230мм 350мм SEKIRUS
Задний подвижный патрон	Пневматический патрон, полный ход, D=230мм (опция 350мм) SEKIRUS
Чиллер одяного охлаждения	Tongfei / Hanli / S&A, Китай
Редуктор	Motoreducer, Франция / SHIMPO, Япония
Рама станка	Промышленная усиленная сварная рама из листа и труб отпущенная, Китай
Система загрузки трубы во время работы станка	Туннель для загрузки труб с задней стороны до 90*90 мм, круглая труба d = 90 мм Ролики по всей длине рамы для задней загрузки трубы SEKIRUS
Пыле- грязе- защита	Защитная гофра на направляющих заднего патрона, Китай
Электрические компоненты	Chint, Китай
Поддержка труб	Пневматические опоры труб: 3шт на раме станка + 2шт в зоне разгрузки SEKIRUS
Подшипники	NSK, Япония
Пневматические компоненты	SMC, Япония
Система автоматической смазки	Автомасленка, Китай
Система дымоудаления	Вентилятор
Сертификация	ISO, CE, FDA, EAC
Кондиционер шкафа управления	Есть
Wifi антена	Есть
Ящик с инструментом для монтажа	Есть
Стартовый комплект ЗИП	Защитные линзы - 5шт, сопла двойной продувки 1,2мм 2шт, 1,5мм – 2шт, 2мм – 1шт.

Возможности обработки

Материал	Гравировка	Резка	Маркировка
Углеродистые стали	+	+	х
Конструкционные стали	+	+	х
Оцинкованные стали	+	+	х
Электротехнические стали	+	+	х
Нержавеющие стали	+	+	х
Алюминий	+	+	х
Медь и медные сплавы Титан	+	+	х
Золото	+	+	х
Серебро	+	+	х

Сравнение

Сравним SEKIRUS P2606M-20600LS с другими поставщиками

Характеристика	Сравнение
Характеристика	SEKIRUS P2606M-20600LS	Другие поставщики
Патрон	Пневматический (низкая частота отказов) D=230мм можно загружать прямоугольный профиль стороной до 230*230мм	Электрический патрон (высокая изнашиваемость) D=220мм ручной (низкая скорость работы) возможность загрузки прямоугольного профиля до 165*165мм
Серводвигатели мощность по осям	До 2.9квт	До 1.8квт
Передачи момента зажимных патронов	Зубчатая передача (высокая точность, ускорение большее чем ременная)	Ременная передача
Кондиционер управляющего шкафа	Обеспечивает оптимальную рабочую температуру, уменьшает влажность и окисление контактов.	Кондиционер обычно отсутствует
Управляющий шкаф	Пыле- защитный IP55 Интегрированный в корпус станка не занимает лишнее место.	Отдельно стоящий управляющий шкаф (занимает место), обычно без пыле- защиты.
Поддерживающие опоры для кабель каналов	Предотвращают провисание и порчу кабель канала, продлевают срок жизни защитного кожуха оптоволоконного и др кабелей.	Обычно отсутствуют
Модульное исполнение	Позволяет на перспективу устанавливать дополнительные средства автоматизации такие как: -модуль третьего патрона для резки без необрабатываемых хвостов; - система автозагрузки труб.	Обычно отсутствуют

Отрасли применения лазерных труборезов SEKIRUS

Вес машины	5 500 кг
Волоконный лазерный источник	IPG / RAYCUS
Максимальная мощность лазерного излучателя	3 000 Вт
Мощность лазера	1500Вт
Обрабатываемые материалы	Конструкционные стали , Углеродистая сталь, Оцинкованная сталь, Нержавеющая сталь, Электротехнические стали, Медь и медные сплавы
Применение	раскрой лазером трубы и профилей
Размер рабочего стола	Добавить
Тип	Средняя серия лазерного трубореза с усиленной трубно-листовой сварной станиной для раскроя труб диаметром от 16 мм до 220 мм
Толщина резки	< 0,2мм
